LT9711雙端口MIPI / LVDS到eDP / DP1.2

LT9711 制造商：Lontium

LT9711 封裝：QFN76 9*9

LT9711 最小包裝:2600/包（可拆）

MIPI DSI / CSI輸入具有可配置的單端口或雙端口，具有1個時鐘通道，以及1?4個數據通道，以最大2Gbps /通道的速度運行，可支持高達16Gbps的總帶寬。LT9711支持突發模式和非突發DSI視頻數據傳輸。
對于DP1.2輸出，它包括4個數據通道，支持RBR（1.62Gbps），HBR（2.7Gbps）和HBR2（5.4Gbps）鏈接速度。內置的可選SSC功能可降低EMI對與EMI有關的系統應用的影響。
為了適應USB Type-C生態系統，LT9711集成了一個高性能雙向超高速開關，該開關由CC邏輯和PD管理單元控制，以減輕移動系統設計的復雜性和BOM成本。開關功能符合USB C型標準上的VESA DP備用模式。
LT9711采用先進的CMOS工藝制造，并以9x 9mm小型QFN76封裝實現。該封裝符合RoHS要求，并規定可在-40°C至+ 85°C的溫度范圍內工作。

2.功能
?MIPI / LVDS接收器
?DP1.2發送器
?全功能USB Type-C
?USB Type-C充電端口
?其他
3.應用
?移動系統，VR / AR
?蜂窩手機，PAD /平板電腦
?數字視頻相機
?數碼相機

1. Description

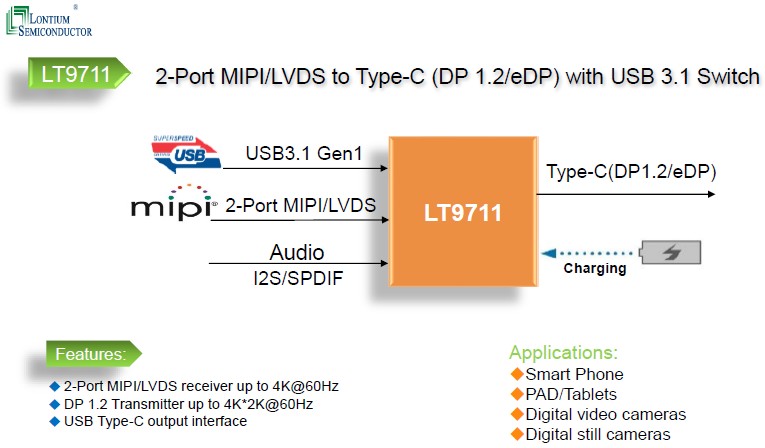

The Lontium LT9711 is Dual-Port MIPI/LVDS to DP1.2 converter with internal Type-C Alternate Mode switch and PD controller.
The MIPI DSI/CSI input features configurable single-port or dual-port with 1 clock lane, and 1~4 data lanes operating at maximum 2Gbps/lane, which can support a total bandwidth up to 16Gbps. LT9711 supports both burst mode and non-burst mode DSI video data transferring.
For DP1.2 output, it consists of 4 data lanes, supporting RBR (1.62Gbps), HBR (2.7Gbps) and HBR2 (5.4Gbps) link speeds. The build-in optional SSC function reduces EMI effect on EMI-concerned system application.
In order to be adaptable to the USB Type-C ecosystem, LT9711 integrates a high performance bi-directional Super-Speed switch controlled by CC logic and PD management unit to relieve mobile system design complexity and BOM cost. The switch function is compliant with VESA DP Alternate Mode on USB Type-C Standard.
The LT9711 is fabricated in advanced CMOS process and implemented in a small outline 9x 9mm QFN76 package. This package is RoHS compliant and specified to operate from -40°C to +85°C.

2. Features
? MIPI/LVDS Receiver
? DP1.2 Transmitter
? Full-Featured USB Type-C
? USB Type-C Charging Port
? Miscellaneous

3. Applications

? Mobile systems, VR/AR
? Cellular handsets, PAD/Tablets
? Digital video cameras
? Digital still cameras

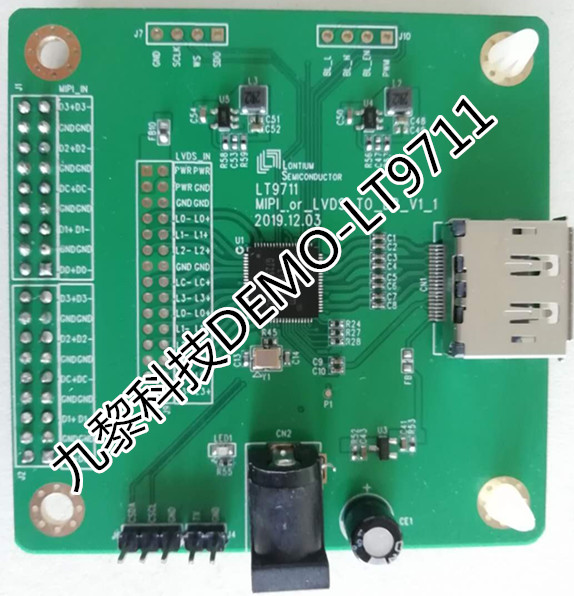

     我公司可提供全套開發資料：規格書，電路圖，DEMO,在線與原廠技術支持溝通推薦更適合客戶的解決方案等等，能滿足系統廠商不同的設計要求，歡迎廣大客戶來電咨詢，可提供樣品和含稅13%！代理產品，每一片芯片都有原廠來貨證明，杜絕一切假貨后顧之憂，讓您的用料更加放心可靠！
