1一般說明
LT8631UX是3端口HDMI/DVI交換機，可將多個HDMI/DVI源設備連接到高清電視（HDTV）。基于ClearEdge?  技術方面，它符合HDMI 2.0/DVI  1.0規范。LT8631UX是一種的高速交換機，它為制造商提供了一種經濟高效的方法，可以為其HDTV添加額外的HDMI/DVI端口。多個HDMI/DVI端口允許消費者將各種HDMI/DVI源連接到他們的HDTV。

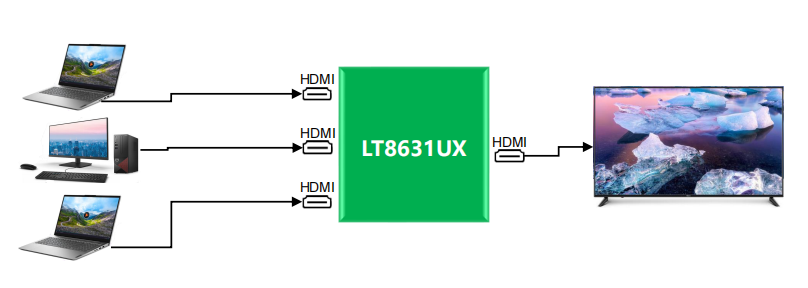

LT8631UX是一個三對一（3:1）開關，非常適合用于HDTV和a/V接收器的后面板，允許消費者連接多個HDMI/DVI設備，如高清DVD播放器、機頂盒和游戲機。LT8631UX交換機從三個接收器端口選擇一個HDMI/DVI信號，并生成完全兼容的HDMI//DVI音頻/視頻輸出，以及完全符合HDMI/DVI規范的DDC和HPD切換。
該芯片還集成了RX側芯片終端（ODT），并采用了ODT管理電路，以實現經濟高效的系統設計和增強的性能。集成的DDC和HPD交換機進一步降低了系統制造成本，并簡化了主板上的布線。
2特征
?3個輸入，1個輸出HDMI/DVI鏈路
?符合HDMI 2.0/DVI 1.0
?支持高達3.4Gbps的數據速率
?支持深顏色
?接收側ODT和管理電路
?集成HPD開關、DDC開關和+5V電源指示開關，大大降低了成本，簡化了制造過程
?源/接收器連接檢測，以實現靈活的系統管理
?支持I2C控制
?低附加抖動
?單個3.3V電源
?5V容差DDC接口
?根據JESD22-a114-B，HPD、DDC、數據/時鐘通道ESD保護等級達到3A級。
三。應用
?用于電視（HDTV）的前面板緩沖器
?獨立交換機
?多輸入顯示
?投影儀
?A/V接收器

The Lontium LT8631UX HDMI2.0/1.4 Switch features a 3:1 switch compliant to HDMI2.0/1.4 specification, max 6Gbps high speed data rate, adaptive equalization RX input and pre-emphasized TX output to support long cable application, no XTAL on board to save BOM cost .
LT8631UX HDMI2.0/1.4 Switch automatically detectsthe cable loss, and adaptively optimize the equalization setting. It supports RX termination resistor calibration to further improve signal integrity.
LT8631UX support DDC/SCDC compliant to HDMI2.0/1.4 specification. The integrated DDC and HPD switches further lower the cost of system manufacture, and simplify the routing on the system board.This package is QFN64. It  operate from ?40°C to +85°C.

2. Features

? 3 inputs, 1output HDMI/DVIlinks
? HDMI 1.4/2.0/DVI 1.0compliant
? Supports data rates up to 6Gbps
? RX side ODTs and management circuitry
? Integrated HPD switch, DDC switch, and +5V Power indicator switch, greatly lowering the cost and simplifying the manufacturing process
? Source/Sink connection detection for flexible system management
? I2C control supported
? Low added jitter
? 5V-tolerant DDC interfaces
? No external crystal is needed
? Adaptive equalization
? SCDC monitor

3. Application

? Front panel buffer for advanced television (HDTV) sets
? Standalone switcher
? Multiple input displays
? Projectors
? A/V receivers
