1. 基本介紹

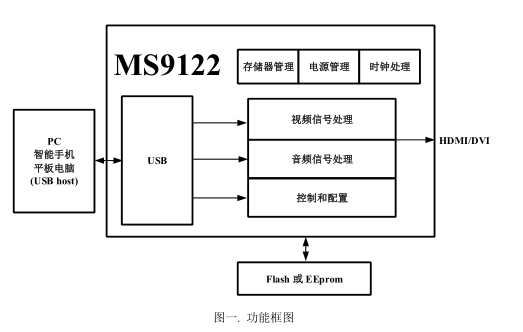

MS9122是一款USB單芯片投屏器，內部集成了USB2.0 控制器和數據收發模塊、HDMI 數
據接口和音視頻處理模塊。MS9122 可以通過 USB 接口顯示或者擴展 PC、智能手機、平板電
腦的顯示信息到更大尺寸的顯示設備，支持 HDMI 視頻接口。
2. 功能特征
視頻輸出
? HDMI v1.4 兼容
最大輸出分辨率：1920*1080@60Hz
支持 EDID/HPD 處理
支持 DVI 模式
音頻
? 默認 48KHz/16bit 立體聲
? 支持 I2S 和 HDMI 輸出
USB2.0
? 內建高速 USB2.0 USB Device
? 內建 USB 視頻處理
? USB 音頻：UAC 揚聲器 48KHz 立體聲
操作系統支持
? Windows XP，10
? Andriod5.0 或以上
時鐘處理
? 僅需要一個 24MHz 的晶振
? 內建 PLL 電路
供電與復位
? 內建 3.3V&1.2V 電源處理
? 內建上電復位電路
封裝
? QFN-48 (7mm×7mm)，塑封
? 無鉛，符合 ROHS
3. 應用場景
? USB 轉 HDMI 連接器

? USB 擴展器

General Description
The MS9122 is a single chip solution forUSB Screen thrower, it integrates USB2.0 device controller &
transceiver, HDMI transmitter, and Video & Audio process engine. It can show or extend PC/smart phone/tablet
computer screen to larger size display device through USB interface. It supports HDMI video output interface.
Features
Video Output
? HDMI v1.4compliant
Output resolution up to1920*1080@60Hz
Supports EDID/HPD process
Supports DVI mode Audio
? Default 48kHz/16bit stereo
? I2S and HDMI outputUSB2.0`
? On-chip high speed USB Device
? USB Video process engine
? USB Audio: UAC speaker 48kHz stereoOS Support
? Windows XP,7,8,10
? Andriod5.0 and HigherClock
? Only one 24Mhz crystal needed
? On-chip PLLPower & Reset
? On-chip 3.3V&1.2V regulator
? On-chip power on reset Package
? QFN-48 plastic(7mm×7mm)
? PB-free and ROHScompliant Applications
? USB-VGA adapter dongle/cable
? USB docking
