1. 基本介紹

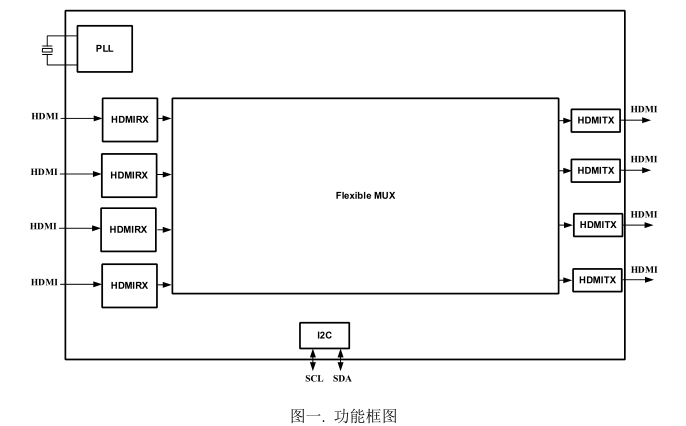

MS9604 是一款 HDMI 視頻處理器，包含 4 路獨立 HDMI 音視頻輸入通道、4 路獨立 HDMI
音視頻輸出通道、一路 SPDIF、I2S 音頻輸入或者輸出。該產品提供了高質量的視頻輸出，最
高分辨率支持 4K@30。OEM 廠商可通過 MS9604 高集成度的視頻處理和高效的軟硬件解決方
案輕松地設計出高質量低成本的系統視頻解決方案。
2. 功能特征
視頻輸入 輸出
? 輸入輸出各自四路獨立 HDMI 通道
? 最高支持 4K@30 分辨率
? 信號幅度：500mV
? 支持 HDMI1.4
? 支持 DVI1.0
? 支持 HDCP1.4
? 支持 VESA、CEA-861-F 輸入
? 支持 RGB / YCbCr444 / YCbCr422
/YCbCr420 色彩空間
? 支持 RGB/BT601/BT709 比色標準
? 支持 8/10/12/16 位色深
? 輸入模式自動偵測
? 輸入自動 EQ
? 可編程 EDID
? 輸入信號 HPD 輸出可編程
? 輸出信號 HPD 狀態檢測
? 音頻采樣率 32K~192KHz
數字 音頻信號輸入輸出
? 一通道數字音頻 I2S 和 SPDIF輸入輸出
? 音頻采樣率 32K~192KHz
幀率轉換
? 獨立的行，列縮放
? 靈活的幀率轉換
標準 I2C 總線編程接口
封裝
? 15mmX15mm BGA 封裝
? 3.3V 和 1.2V 供電
? 不含鉛，符合 RoHS
3. 應用場景
? 視頻分配器
? 視頻切換器

? 視頻矩陣

General Description
The MS9604 is a HDMI video processor chip. It consists of 4 independent channel HDMI inputs and 4
independent channel HDMI outputs, also includes 1 channel I2S & SPDIF digital audio input or output. In all
video input & output channels, it provides a high quality display output. 4K@30 video format is supported fir
input and output. OEMs can easily design a low cost and high quality system solution by MS9604’s high
integration and Software support.
Features
HDMI Input & Output
? 4 independent channel for both input and output
? Up to 4K@30
? Signal range: 500mV
? HDMI 1.4 & DVI1.0
? HDCP 1.4
? Support extensive video format: CEA-861-F,
VESA
? Support RGB/YCbCr444/YCbCr422 color space
? Support RGB/BT601/BT709 colorimetry
? Support 8/10/12/16 bits color depth
? Input video timing & info frame auto detection
? Embedded programmable 512 bytes (maximum)
EDID
? Input HPD programmable & output HPD auto
detection
? Input auto EQ
? Audio sample rate from 32KHz to 192KHz
Digital Audio Input & Output
? Supports one channel SPDIF & I2S digital audio
? Audio sample rate from 32KHz to 192KHz
2- wire I2C Slave Interface
Package
? 15mmX15mm BGA
? 3.3V/1.2V power supply
? PB-free and RoHS compliant
Applications
? Video Switcher
? Video Matrix
? Video Adapter
