1. 基本介紹
MS7200 是一款 HDMI 接收芯片，兼容 HDMI1.4b 及 HDMI 1.4b 下的視頻 3D 傳輸格式。
可以支持的最高分辨率高達 4K30Hz，最高采樣率達到 300MHz.MS7200 支持 YUV 和 RGB 之
間的色彩空間轉換，數字接口支持 YUV 以及 RGB 格式輸出。
MS7200 的 IIS 接口以及 S/PDIF 接口支持高清音頻的傳輸，其中 S/PDIF 接口既可以兼容
IEC61937 標準下的壓縮音頻傳輸，同時還支持高比特音頻（HBR）的傳輸，在高比特音頻
（HBR）模式下，音頻采樣率最高為 768KHz.
MS7200 內置 EDID 緩存可供客戶量產方案燒錄。MS7200 的 IIC 地址可以根據 SA 引腳進
行選擇。當 SA 引腳上拉到電源電壓或者懸空時，地址為 0xB2。當 SA 引腳連接到 GND 時，
地址為 0x56.
2. 功能特征
HDMI 輸入
? HDMI 1.4b 標準并兼容 DVI 1.0 標準
? HDCP 1.4 版本
? 采樣時鐘最高 300MHz
? 支持 HDMI 3D 格式
? 支持 HBR 音頻格式
? 內置 HDCP 核
? 內置 CEC 核
? 內置可編程 EDID 緩存
數字視頻 輸出
? 24-bit RGB/YUV444 格式
? 8/16-bit YUV422 格式
? DDR/SDR 采樣模式
? 數據通道交換及高低位交換
? 支 持 BT.601,BT656,BT.1120,BTA-T1004
數字標準
? 支持分離和復合同步信號傳輸
視頻處理
? 色彩空間轉換
? 支持 YUV444 與 YUV422 轉換
? 支持 10/12 位色深到 8 位色深轉換
數字音頻 輸出
? 雙通道 IIS 音頻輸出
? IIS 通道交換
? IIS 最高采樣率 192KHz
? IIS 最高采樣位數 24 位
? SPDIF 接口支持 PCM 格式以及壓縮音頻
? IIC 控制接口
? 外部 27MHz 晶振
? INT# 中斷引腳
? 芯片地址引腳選擇
電源
? 數字 I/O 支持 1.8V,2.5V,3.3V
? 內核電壓 1.2V
封裝
? QFN76
3. 應用場景
? 視頻轉換/機頂盒

? HDMI 終端設備

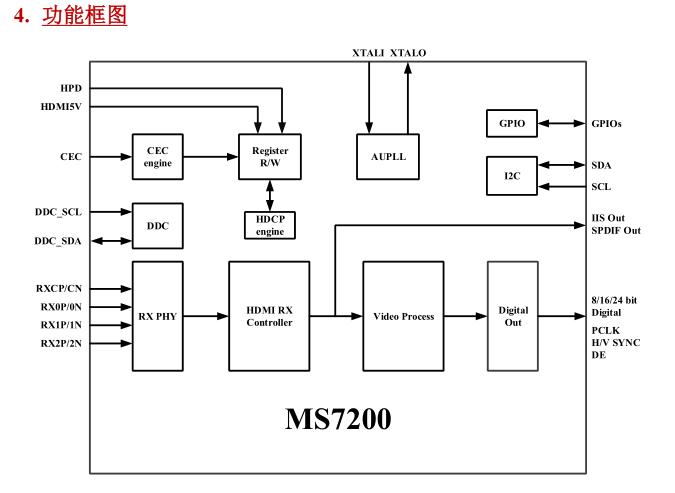

General Description
The MS7200 is an advanced HDMI receiver compliant with HDMI 1.4b and 1.4b 3D specification, supporting
output video format up to 4K resolution and 30Hz, with a high speed TMDS core running up to 300MHz. The
MS7200 provides efficient color space conversion which can receive RGB or YCBCR video data and send video
data in RGB or YCBCR format.
The MS7200 supports HD audio transmission through IIS or SPDIF interface. SPDIF interface can support the
transmission of compressed audio compliant with IEC61937 and that of High-Bit-audio with sample frame rate up
to 768K.
An integrated EDID can be programmed at the time of manufacture using IIC interface. IIC slave address is
decided by the SA pin. When SA pin is pull-up or floating, the slave address is 0xB2; when connected to GND, the
slave address is 0x56.
Feature
HDMI Receiver
? HDMI 1.4b/DVI 1.0
? HDCP 1.4
? TMDS clock up to 300MHz
? HDMI 3D format
? High Bit Audio（HBR） format
? Internal HDCP engine
? Internal CEC engine
? Programmable EDID buffer
Digital Video Output
? 24-bit RGB/YUV444 format
? 8/16-bit YUV422 format
? DDR/SDR mode
? Channel swap and MSB/LSB swap
? Support BT.601,BT656,BT.1120,BTA-T1004 digital format
? Support separate SYNC and embedded SYNC
Video Process
? Color space conversion
? Up/down sampling betweenYUV444 and YUV422
? 10/12-bit to 8-bit deep color conversion
Digital Audio Output
? Two IIS interface output
? Channel swap
? IIS sample rate up to 192KHz
? IIS Sample size up to 24 bit
? SPDIF output with PCM and compressed audio format
System
? IIC interface
? External 27MHz crystal
? INT# pin
? Chip slave address selection
Power
? Widely voltage digital I/O from 1.8V to 3.3V
? 1.2V Core Power
Package
? MS7200 QFN76
Applications
? Video Converter/ Set-Top-Box
? HDMI receive device
