1.  描述
Lontium LT6711GX是HDMI2.1到DP1.4轉換器與內部c型交替模式開關和PD控制器。
對于HDMI輸入，它由4個數據通道組成，支持3,6或8Gbps的鏈路速度。 它允許8K@60Hz與DSC或8K@30Hz的最高分辨率。
對于DP1.4輸出，它由4個數據通道組成，支持1.62、2.7、5.4或8.1Gbps的鏈路速度。 內置可選SSC功能減少電磁干擾影響。
為了適應最新的USB Type-C系統，LT6711GX集成了一個高性能的雙向超高速，由CC邏輯和PD管理單元控制，以減輕移動系統的設計復雜性和BOM成本。
LT6711GX采用先進的CMOS工藝制作，采用10mmx10mmqfn88封裝。 該封裝符合RoHS標準，可在-40°C至+85°C范圍內工作。

2. 特性
?HDMI2.1接收機
?DP1.4發射機
?USB c型
?雜項

3. 應用程序
?移動系統、VR/AR
?手機、PAD/平板電腦
?數碼攝像機
?數碼靜止相機
1. Description

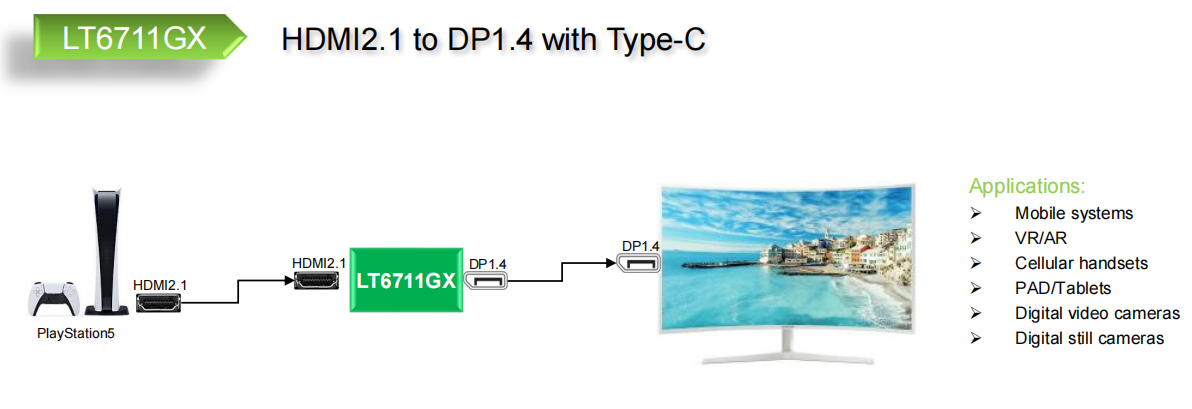

The Lontium LT6711GX is HDMI2.1 to DP1.4 converter with internal Type-C Alternate Mode switch and PD controller.
For HDMI input, it consists of 4 data lanes, support 3, 6 or 8Gbps link speeds. It allow for the highest resolutions of 8K@60Hz with DSC or 8K@30Hz.
For DP1.4 output, it consists of 4 data lanes, support 1.62, 2.7, 5.4 or 8.1Gbps link speeds. The build-in optional SSC function reduces EMI effect.
In order to be adaptable to the latest USB Type-C system, LT6711GX integrates a high performance bi-directional Super-Speed controlled by CC logic and PD management unit to relieve mobile system design complexity and BOM cost.
The LT6711GX is fabricated in advanced CMOS process and implemented in 10mmx10mm QFN88 package. This package is RoHS compliant and specified to operate from -40°C to +85°C.




2. Features


? HDMI2.1 Receiver
? DP1.4 Transmitter
? USB Type-C
? Miscellaneous


3. Applications


? Mobile systems, VR/AR
? Cellular handsets, PAD/Tablets
? Digital video cameras

? Digital still cameras
