一、說明

LT7911UX 是一款用于 VR/Display 應用的高性能 Type-C/DP1.4 至 MIPI 芯片。

HDCP RX作為HDCP直放站的上游，可以配合其他芯片的HDCP TX實現直放站功能。

對于 DP1.4 輸入，LT7911UX 可配置為 1/2/4 通道，還支持通道交換功能。自適應均衡使其
適用于長電纜應用，最大帶寬可達32.4Gbps。
對于 MIPI 輸出，LT7911UX 具有可配置的單端口或雙端口或四端口 MIPI?DSI/CSI，具有 1 個高速
時鐘通道和 1~4 個高速數據通道，以最大 2.5Gb/s/通道運行，D -PHY，可支持
高達40Gbps的總帶寬。或者用C-PHY支持5.7Gb/s/lane，可以支持高達68.4Gbps的總帶寬。
LT7911UX 采用先進的 CMOS 工藝制造，并采用 9mmx9mm BGA169 封裝。該封裝符合 RoHS
標準，規定工作溫度范圍為 -40°C 至 +85°C。
2. 特性
? USB Type-C
? DP1.4 接收器
? 單/雙端口/四端口 MIPI? DSI/CSI 發射器
? 其他
3. 應用
? 移動系統
? 顯示
? VR

1. Description

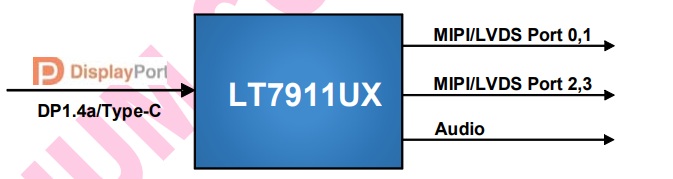

The LT7911UX is a high performance Type-C/DP1.4 to MIPI chip for VR/Display application.

HDCP RX as the upstream of HDCP repeater, can cooperate with HDCP TX of other chips to realize the repeater function.
For DP1.4 input, LT7911UX can be configured as 1/2/4 lane, also support lane swap function. Adaptive equalization makes it
suitable for long cable application and the maximum bandwidth is up to 32.4Gbps.
For MIPI output, LT7911UX features configurable single-port or dual-port or quad-port MIPI?DSI/CSI with 1 high-speed
clock lane and 1~4 high-speed data lanes operating at maximum 2.5Gb/s/lane with D-PHY, which can support a total
bandwidth of up to 40Gbps. Or support 5.7Gb/s/lane with C-PHY, which can support a total bandwidth of up to 68.4Gbps.
LT7911UX is fabricated in advanced CMOS process and implemented in 9mmx9mm BGA169 package. This package is RoHS
compliant and specified to operate from -40°C to +85°C.
2. Features
? USB Type-C
? DP1.4 Receiver
? Single/Dual-Port/Quad-Port MIPI? DSI/CSI Transmitter
? Miscellaneous
3. Application
? Mobile systems
? Display
? VR
